АУПТ – автоматическая установка пожаротушения

АУПТ - что это такое?

Автоматические установки пожаротушения (АУПТ) являются важной составляющей систем противопожарной защиты объектов. Они могут использоваться для защиты различных помещений, начиная от складских и выставочных, и заканчивая торговыми и административно-офисными.

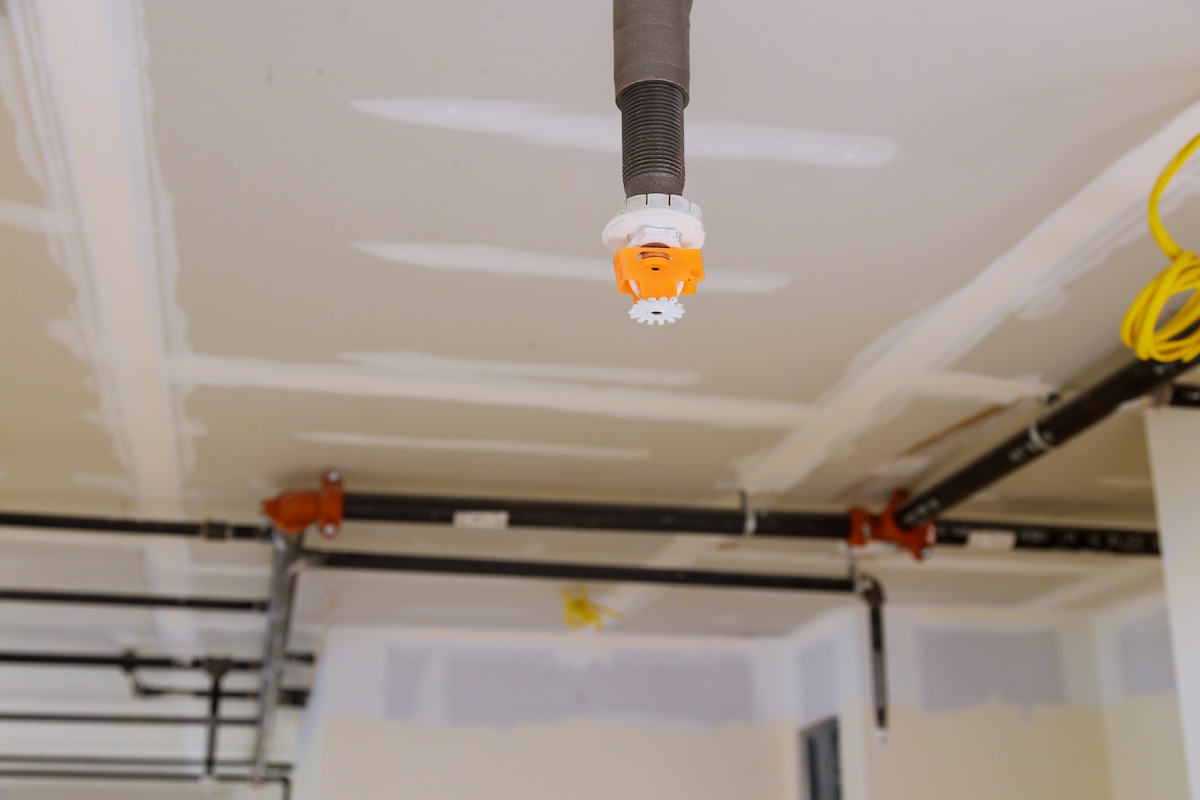

Принцип действия водяных АУПТ заключается в подаче воды из подающего водопровода на очаг возгорания через сеть трубопроводов и спринклерные головки. Это позволяет быстро и эффективно потушить огонь, уменьшить температуру и концентрацию кислорода в помещении. При этом важно контролировать состояние устройства, включая условия вентиляции, температурные пороговые значения и тонко распыленную обработку.

Стоит отметить, что установка и эксплуатация АУПТ должны соответствовать нормативным документам и требованиям охраны здоровья и жизни людей, сохранения имущества и защиты общественных интересов. Перед установкой необходимо получить индивидуальное проектное решение, которое определяется на первой стадии разработки документации.

Однако установка АУПТ - это лишь первая ступень в обеспечении безопасности объектов от возможных пожаров. Дальнейшее соблюдение правил эксплуатации и регулярное пожарное обслуживание установленных систем позволяет поддерживать их работоспособность и своевременно обнаруживать признаки возможных рисков распространения огня.

Состав АУПТ

Автоматическая система пожаротушения состоит из ряда ключевых компонентов, включающих в себя следующие элементы:

1. Средства обнаружения пожара - это механические или электрические извещатели, которые сообщают наличии пожара в здании.
2. Конструкции включения - это устройства, которые автоматически включают систему пожаротушения, как только обнаружен пожар.
3. Пути транспортировки и распределения огнетушащего вещества - это трубопроводы, сопла, оросители или насадки, которые транспортируют огнетушащее вещество (вода, пена, порошок, аэрозоли и газы) в место возгорания.
4. Насосное оборудование - это устройства, которые обеспечивают необходимое давление для транспортировки огнетушащего вещества по трубопроводам.
5. Побудительные устройства - это устройства, которые активируют систему пожаротушения, например, газовые баллоны или электрические устройства.
6. Запорная арматура - это клапаны, вентили и задвижки, которые используются для управления потоком огнетушащего вещества в системе.
7. Узлы управления - это компоненты, которые обеспечивают управление и мониторинг системы пожаротушения.
8. Резервуары хранения огнетушащего вещества - это емкости, в которых хранится огнетушащее вещество для использования в случае пожара.
9. Дозаторы - это устройства, которые точно дозируют огнетушащее вещество в систему пожаротушения для достижения оптимальной эффективности тушения пожара.

Виды АУПТ

На текущий момент, на рынке существует два типа автоматических установок пожаротушения (АУПТ): традиционный и модульный.

Традиционный тип АУПТ требует детального проектирования, монтажа и пуско-наладочных работ, специально разработанных для каждого отдельного случая. Кроме того, такие установки отличаются многообразием конструкционных решений, что в некоторых случаях является их главным недостатком. Обслуживание традиционных АУПТ требует привлечения высококвалифицированных специалистов, установки немобильны, и при перепланировке производственных помещений, необходимо менять всю структуру устройства пожаротушения.

Тем не менее, такие установки могут быть спроектированы для борьбы с пожарами любого класса, начиная от класса A1 и заканчивая классом D3, который наиболее вероятен для конкретного объекта в соответствии с расчетами. Традиционные АУПТ особенно эффективны для защиты больших территорий. Но следует отметить, что они бессильны против пожаров класса Е и F.

Модульные АУПТ были разработаны примерно 10-15 лет назад и имеют ряд преимуществ перед традиционными установками. Они состоят из готовых модулей, которые могут быть легко собраны и установлены на месте. Модульные АУПТ более гибкие и мобильные, а также не требуют высококвалифицированных специалистов для обслуживания. Они могут быть использованы для борьбы с пожарами классов A1 и В1*. Однако, несмотря на все преимущества, они не могут обеспечить надежную защиту для больших территорий.

*В соответствии с техническим регламентом о требованиях пожарной безопасности, пожары классифицируются по виду горючего материала и подразделяются на следующие классы:

Класс А - пожары твердых горючих веществ и материалов.
Класс B - пожары горючих жидкостей или плавящихся твердых веществ и материалов.
Класс C - пожары газов.
Класс D - пожары металлов.
Класс E - пожары горючих веществ и материалов электроустановок, находящихся под напряжением.
Класс F - пожары ядерных материалов, радиоактивных отходов и радиоактивных веществ.
Кроме того, для классов А-D в ГОСТ 27331 установлена более детальная классификация пожаров, включающая подклассы, такие как А1,2, В1,2 и т.д.

Модульные АУПТ представляют собой устройства, состоящие из нескольких независимых модулей, которые могут быть легко собраны и разобраны при необходимости расширения или перемонтажа системы. Они быстро монтируются и могут быть настроены под конкретные потребности предприятия. Однако, следует иметь в виду, что модульные установки могут быть применены только для тушения пожаров в относительно небольших помещениях. Они наиболее подходят для использования в борьбе с пожарами классов А, В, С и на электроустановках с номинальным напряжением до 1000 В, таких как серверные, вычислительные центры, хранилища горючих газов и т.д.

На сегодняшний день выпускаются модульные АУПТ с заправкой одним типом огнетушащего вещества, а также универсальные модули, которые могут быть заправлены разными типами огнетушащих веществ.

Классификация систем пожаротушения

Существует несколько способов классификации автоматических устройств пожаротушения, которые можно увидеть на специальных схемах. Однако, наиболее распространенной является классификация по виду огнетушащего вещества. Огнетушащие вещества различаются по своим химическим и физическим свойствам, а также по уровню безопасности для человека. Поэтому, при выборе АУПТ необходимо учитывать, какие именно помещения будет защищать устройство - обслуживаемые или необслуживаемые.

Автоматические установки пожаротушения с использованием воды (ГОСТ Р 50680-94, ГОСТ Р 51043-2002, ГОСТ Р 51052-2002) являются одним из наиболее распространенных типов АУПТ. Они основаны на использовании воды в качестве основного огнетушащего вещества, и могут быть реализованы в двух различных конструктивных вариантах - дренчерных и спринклерных.

Спринклерные системы пожаротушения представляют собой ороситель (спринклер), встроенный в трубопровод, который наполнен водой (для помещений с температурой выше 5°С) или сжатым воздухом, под давлением. Каждый спринклер оборудован тепловым замком, который открывается при достижении определенной температуры, обычно в диапазоне от 57 до 343°С, в зависимости от требований АУПТ. Время срабатывания не должно превышать 5-10 минут. После срабатывания спринклера давление в трубопроводе снижается, что приводит к открытию клапана в управляющем устройстве. Вода направляется к детектору, который дает команду на включение насоса. Недостатком спринклерных систем является их медленная реакция на возникновение пожара.

Дренчерные системы пожаротушения, или дренчерные завесы, отличаются от спринклерных тем, что они не имеют тепловых замков. В этих системах детекторы срабатывают от пожарных извещателей. В таком типе расход воды выше, поскольку оросители могут активироваться одновременно. Для дренчерных систем пожаротушения нормативы установлены на выдачу воды от 0,5 до 1 литра в секунду на один метр завесы. Дренчерные завесы используют для локализации пожара, разделения его на сектора и охлаждения технологического оборудования в помещении.

Пенные АУПТ (ГОСТ Р 50800-95, ГОСТ Р 51043-2002, ГОСТ Р 51052-2002) Пенные АУПТ используют коллоидную систему из заполненных газом пузырьков, но дополнительно оснащены генераторами пены и ее дозаторами. Пена представляет собой коллоидную систему, состоящую из заполненных углекислым или инертным газом пузырьков. Как правило, пенные АУПТ конструктивно не отличаются от водных, но оборудованы генераторами пены и ее дозаторами. Классификация пенных видов в основном зависит от типа дозатора.

Устройства на основе трубок Вентури являются самыми простыми и дешевыми дозаторами, которые могут производить пену с кратностью до 3 единиц. Однако их применение может привести к падению давления в трубопроводе, а пена разной кратности ограничивает сферу их применения. Баки-дозаторы с компонентами для генерирования пены производят пену со стабильными характеристиками и не снижают давление в трубопроводах, но занимают много места, поэтому генераторы такого типа практически не используются. Устройства с генерирующим электромотором выдают пену нужной кратности и поддерживают стабильное давление, но их стоимость достаточно высока, а монтаж весьма трудоемок.

Одним из главных преимуществ пенного пожаротушения является возможность увеличения количества огнетушащей жидкости на несколько порядков с помощью генераторов. Кроме того, пена позволяет тушить как маленькие, так и крупные пожары, заполняя объем помещения и заливая всю площадь возгорания. Это экологически безопасное огнетушащее вещество, которое можно использовать без эвакуации людей.

Газовые автоматические установки пожаротушения объемного типа (ГАУПТ) (ГОСТ Р 50969-96, ГОСТ Р 53280.3-2009, ГОСТ Р 53281-2009) используют смеси из сжатых и сжиженных газов для тушения пожаров. Составы на основе сжатых газов включают «Аргонит» и «Инерген», которые состоят из диоксида углерода (СО2), азота (N) и аргона (Ar), и не причиняют вред окружающей среде. Механизм тушения основан на замещении воздуха в помещении газовой смесью, так как при выбросе сжатых газов процент кислорода, необходимый для горения, резко снижается. Однако резкое падение уровня кислорода в зоне нахождения людей может привести к головокружению или потере сознания, поэтому перед использованием газовых ГАУПТ на основе сжатых газов необходима эвакуация.

К составам на основе сжиженных газов относятся углекислый газ и синтетические газы на основе фтора, такие как хладоны, «3М Novec 1230» и «FM-200». Некоторые хладоны могут использоваться без эвакуации персонала.

ГАУПТ занимают минимум пространства и способны ликвидировать пожары различных классов, включая А, В, С, D, E. Состав газовой системы пожаротушения включает в себя ресиверы с огнетушащим составом, пусковые секции, распределительные устройства, трубопроводы с насадками, пожарные извещатели, зарядную станцию и средства оповещения. Поскольку материальные ценности при использовании газовых ГАУПТ практически не повреждаются, их можно использовать для защиты серверных, АТС, архивов, библиотек, банков, ЦОД и других ценных объектов.

Порошковые АУПТ (ГОСТ Р 51091-97)
Установки порошкового пожаротушения применяются в случаях, когда невозможно использовать воду, хладоны, двуокись углерода или пену из-за их активного взаимодействия с продуктами горения, опасности коррозии металлов или короткого замыкания. Для тушения пожара с помощью порошкового типа используется специальный мелкодисперсный порошок, который подается в зону возгорания. Это позволяет охладить участок возгорания за счет передачи тепла частицам порошка и расхода энергии на плавление этих частиц. При этом объем поступающего кислорода уменьшается, так как горящая среда разбавляется продуктами термического разложения порошка, и сама химическая реакция горения замедляется. Подача порошка может осуществляться с помощью газа высокого давления или специального пиротехнического патрона.

Порошковые механизмы обычно применяются для тушения локальных пожаров класса A, B, C, D, например, для тушения горючих жидкостей, утечек газа, нефтеналивных сооружений и т.д. Однако нецелесообразно использовать их для тушения материалов, которые могут гореть без доступа кислорода или склонны к самовозгоранию и тлению. Кроме того, порошок обладает отрицательным воздействием на человека, поэтому его применение допустимо только после эвакуации.

Аэрозольные АУПТ (ГОСТ Р 53284-2009, ГОСТ Р 51046-97)
Аэрозольные АУПТ используют твердотопливные аэрозолеобразующие огнетушащие составы (АОС), которые при горении образуют тонкодисперсный порошок. Он содержит инертные газы и твердые частицы с величиной дисперсности не более 10 мкм. Главным элементом установки является генератор огнетушащего контроля, который содержит заряд специального состава и пусковое устройство для активации.

Аэрозольные АУПТ применяются для ликвидации пожаров класса А2 и В, а также для локализации пожаров подкласса А1 по ГОСТ 27331. Они часто используются для тушения электротехнического оборудования и защиты транспортных средств. Однако такие механизмы неэффективны при тушении материалов, склонных к самовозгоранию и тлению, полимерных материалов и порошков металлов. Кроме того, аэрозольные АУПТ нельзя использовать в помещениях, относящихся к взрывоопасным категориям. Люди должны покинуть помещение до активации генератора, так как применение аэрозольных пожарных систем может вызвать резкое уменьшение видимости, повышение температуры и давления газовой среды.

Ответ на вопрос о том, какая из АУПТ лучше, невозможен без учета типа и функционального назначения помещений, типа защищаемых материальных ценностей и других факторов. Используемая пожарная система должна обеспечить возможность тушения пожара до того, как огнеустойчивость конструкции защищаемого объекта достигнет критического уровня.

Монтаж и техническое обслуживание

Монтаж пожарных систем является ответственным и важным этапом в создании безопасной среды в помещении. Он проводится на основе утвержденного проекта и включает в себя следующие работы:

1. Подготовка помещения. Для эффективной установки системы пожаротушения необходимо обеспечить доступ к местам установки оборудования, а также устранить все препятствия, которые могут помешать проведению работ.
2. Монтаж трубопроводов и насадок. Этот этап включает в себя установку всех необходимых труб, фитингов, насадок и других элементов системы. Важно правильно подобрать диаметры труб и насадок, чтобы обеспечить максимальную эффективность системы пожаротушения.
3. Установка детекторов пожара. Детекторы пожара необходимы для своевременного обнаружения возгорания и активации системы пожаротушения. Их установка производится с учетом особенностей помещения и мест расположения возможных источников возгорания.
4. Установка управляющего блока. Управляющий блок обеспечивает автоматическое или ручное управление системой пожаротушения. Он устанавливается в отдельном помещении или в специальном шкафу, обеспечивающем его защиту от воздействия окружающей среды.
5. Проведение испытаний и наладка пожарной системы. После монтажа системы пожаротушения необходимо провести ее испытания и наладку для проверки ее работоспособности и эффективности.

Монтаж системы пожаротушения должен производиться специалистами с опытом работы и знанием соответствующих норм и правил. Это позволит обеспечить максимальную безопасность и эффективность системы в случае возникновения пожара.

Пожарное обслуживание противопожарных систем является важной частью процесса обеспечения безопасности в зданиях и сооружениях. Это связано с тем, что противопожарные системы нуждаются в регулярном обслуживании и техническом обследовании, чтобы гарантировать их работоспособность в случае возникновения пожара.

1. Пожарное обслуживание включает в себя ряд мероприятий, которые должны проводиться периодически. К таким мероприятиям относятся:
2. Осмотр пожарной системы. Периодические осмотры помогают выявить возможные проблемы с системой до того, как они приведут к ее поломке.
3. Проверка давления и утечек в трубопроводах. Это необходимо для того, чтобы убедиться в том, что система работает на должном уровне.
4. Замена батарей и комплектующих. Со временем комплектующие и батареи изнашиваются и требуют замены.
5. Очистка датчиков и датчиков дыма. Пыль и грязь могут привести к сбоям в работе датчиков.
6. Тестирование сигнализации пожарной тревоги. Это важно для того, чтобы убедиться в том, что система срабатывает при возникновении пожара.
7. Обучение персонала. Все сотрудники должны знать, как правильно использовать систему пожаротушения и как справляться с пожаром.

Все работы по пожарному обслуживанию должны проводиться только специализированными организациями с лицензией на этот вид деятельности. Также важно следить за сроками проведения обслуживания и технического обследования, чтобы гарантировать надежную работу противопожарных систем.
